旋压机

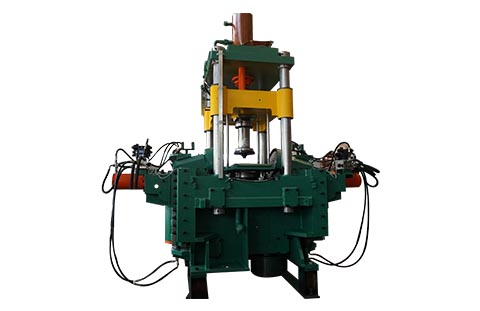

XYJ-600型旋压机，由立式焊接结构组成
其主要部件如下：
1、 床身部装 2、 主轴单元部装 3、 上顶缸部装 4、 旋轮部装
5、 液压系统 6、 润滑系统 7、 电气系统 8、 冷却系统
| 坯料直径范围 | 405mm-∅690mm |
| 坯料厚度范围 | 8mm-18mm |
| 设备高度 | 150mm |
| 旋压制品粗糙度 | 3.2-1.6 |
| 轴向最大压力 PZ | 35KN（35吨） |
| 径向最大压力 Pr | 370KN(37吨) |
| 电机总功率 | 180KW |
| 顶压缸活塞杆行程 | 340mm |
| 径向缸活塞杆行程 | 260mm |
| 各缸工进速度范围 | 50-300mm/min |
| 各缸快进速度范围 | 1200-1800mm/min |
| 主轴转速 | 150-200rad/min |
| 主机外形尺寸 | 4000mmX1650mmX3700mm(长X宽X高) |
| 设备总装 | 27T |
| 节拍 | 50秒 |
特点
1.旋压机的床身、主轴及其传动系统、旋轮座等各部分具有足够的刚度
2.旋轮座的横向、纵向进给机构采用液压系统（防型阀-台湾油研），通过防型板旋出产品，使其产生足够的旋压力，满足工艺要求。
3.普通旋压机多使用一个旋轮，但是为了平衡旋压时的径向力，减小主轴、模芯的弯曲挠度、偏摆和振动，辅助成形轮一般为多个，并相对于主轴线成对称配置，同时旋轮的横向纵向进给采用液压控制，也是为了提高其旋压件的精度。
4.主轴具有足够的传动扭矩和功率，保证旋压力。
5.主轴采用重型滚动轴承，以承受在旋压时由于旋轮和尾座抽缸产生较大的工作力，并对主轴及其轴承进行良好的冷却和润滑。
6.上油缸使顶紧块产生足够的顶紧力，保证工作中夹紧毛坯，与此同时也是能够有助于用来提高主轴旋轮等转动部分的刚度要求。
